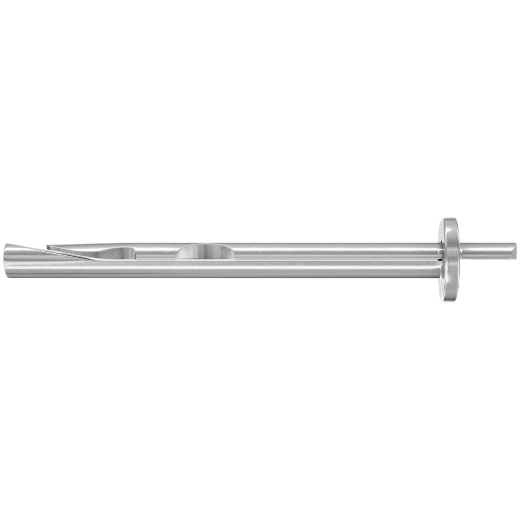

fischer – Bolzenanker FAZ II, Stahl galv. verzinkt 10/100 E

BESCHREIBUNG

Für die Befestigung von schweren Gegenständen in Beton ist der fischer Bolzenanker FAZ II zu empfehlen. Mit dem bewährten Spreizclip entspricht der Stahldübel höchsten Anforderungen. Der Spreizclip verspannt beim Anziehen der Mutter gegen die Bohrlochwand und garantiert die kraftvolle Befestigung. Der Stahldübel kann einfach montiert werden: Mit dem Hammer einschlagen und dann mit einem Drehmomentschlüssel anziehen – fertig. Der Bolzenanker aus galvanisch verzinktem Stahl ist besonders flexibel einzusetzen, weil sich damit verschiedenste Gegenstände im Innenbereich wie TV-Konsolen, Treppengeländer oder Kabeltrassen befestigen lassen.

TECHNISCHE DATEN

AbstandsmontageNeinAnbauteildicke (reduziert) max.120 mmAnbauteildicke (standard) max.100 mmAnerkennung Factory Mutual1Ankerlänge185 mmAnwendungsbereichFassaden – Leitern – Konsolen – Holzkonstruktionen – Stahlkonstruktionen – Treppen – Kabeltrassen – Tore – Geländer – Maschinenauch geeignet für VerankerungsgrundBeton C12/15 – Naturstein mit dichtem GefügeBohrernenndurchmesser10 mmBohrlochtiefe bei Durchsteckmontage min.175 mmBrandprüfung1DIBT-ZulassungJaDOP – Declaration of Performance1DurchsteckmontageJaDübellänge185 mmEigenschaftleichte Montage – ein Anker – zwei Verankerungstiefen – flexibel im Innenbereich – reduzierte Verankerungstiefe = verringerte Bohrlochtiefe – weniger Befestigungspunkte und kleinere Ankerplatten nötigt – kraftvoll in Beton – minimaler Anzugsschlupf – mit Spreizclip für höchste TagfähigkeitEPD – Umwelt Produktdeklaration0ETA-ZulassungrelevantFeuerwiderstandsklasseR 120Gewicht105.6 gGewindeM 10 x 143Gewindemaß (metrisch)10 mmGütesiegel1ICC-ZulassungJaInstallationsdrehmoment45 N·mLastwerte1Materialgalvanisch verzinkter StahlMax. Anbauteildicke (reduziert)120 mmMax. Anbauteildicke (standard)100 mmMax. Dicke des Anbauteils100 mmMax. Nutzlänge hef,max./hef,min.100 / 120 mmMax. Nutzlänge hef,stand./hef,red.100/120 mmMin. Bohrlochtiefe bei Durchsteckmontage175 mmMontageartVorsteckmontage – Durchsteckmontagenet_weight105.00 GrammNutzlänge100 mmOberflächegalvanisch verzinktProfi / DIYDIYPrüfzeichen1Prüfzeichen / ZulassungenETA – Europäisch Technische BewertungReale Inhaltsmenge1 StückSchlüsselweite17 mmSeismic-ZulassungC1 / C2Sicherheitsdatenblatt0Technische Dokumentation0 – 0U-Scheibe (Außendurchmesser x Dicke)20 x 2 mmVDS-ZulassungJaVerankerungsgrundBeton – Naturstein mit dichtem GefügeVerankerungstiefe (reduziert)40 mmVerankerungstiefe (Standard)60 mm – 60Verankerungstiefe (reduziert)40 mmVorsteckmontageJaWerkstoffStahlWirkungsweiseFormschlusszugelassen fürBeton C20/25 bis C50/60. ungerissen – Beton C20/25 bis C50/60. gerissen
