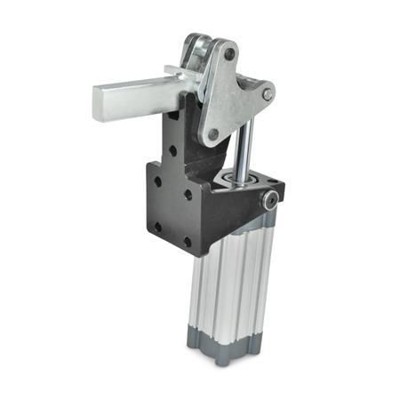

Ganter Norm® – 863-1000-EPV-M Schnellspanner, pneumatisch, schwere Ausführung, mit Magnetkolben

BESCHREIBUNG

Schnellspanner GN 863 sind so konstruiert, dass sie leicht zu demontieren sind: die Lagerbolzen sind axial durch Seeger-Ringe gesichert. Der Spannarm kann so nach der Demontage entsprechend dem Anwendungsfall bearbeitet werden.

Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein.

Schnellspanner GN 863 sind serienmäßig mit einem magnetischen Kolben (Kennzeichen M) ausgestattet. In Verbindung mit Näherungsschalter GN 896.3 ist damit eine Endlagenabfrage möglich, die einen elektrischen Steuerimpuls auslöst.

TECHNISCHE DATEN

B1102B290B380B420D110.5d2G 1/4FH10000. 10000FormEPV. massiver SpannarmFs3250. 3250Gewicht5.800 kgGröße1000H1355H2132.5H325Innen-Ø8KennzeichenM. MagnetkolbenL1217.5L280M150m212.5M350R144s13
