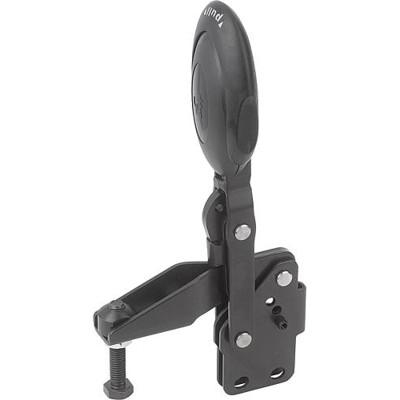

KIPP – SCHNELLSPANNER VERTIKAL MIT SICHERHEITSVERRIEG., FUß SENKRECHT F1=1350, VERSTELLB. ANDRUCKSPINDEL

BESCHREIBUNG

Werkstoff: Stahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement blau, schwarz oder rot. Bestellbeispiel: K0663.006101 (Grifffarbe blau) Bestellhinweis: Δ An dieser Stelle die gewünschte Grifffarbe einfügen. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Auf Anfrage: weitere Grifffarben. Zubehör: K0106 K0383 K0388 K0390 K0391 K0392 K0393 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2

TECHNISCHE DATEN

A14Ausführung 1mit SicherheitsverriegelungAusführung 2Fuß senkrechtB10.2B15.2B653.4BenennungSchnellspannerC37.6C25.5d5.5Farbe Komponenteschwarzgrau RAL 7021Gewicht in kg (ERP)0.3311Grifftyp SchnellspannervertikalH175.7Haltekraft F1 N1350Haltekraft F2 N1650Handkraft FH N160L86.5L153Lochbild3M=AndruckspindelM6x35Material GrundkörperStahlMaterial KomponentePolyamidOberfläche Grundkörpernitrocarburiert und oxidiertPL EdelstahlNeinProdukttypverstellbare AndruckspindelSpannkraft F3 N920Spannkraft F4 N1050Ursprungs-LandTRZolltarifnummer82057000Öffnungswinkel Griff Position 146°Öffnungswinkel Griff Position 256°Öffnungswinkel Haltearm ohne Anschlag141°Öffnungswinkel Haltearm Position 156°Öffnungswinkel Haltearm Position 283°
